X'inhi s-sistema ta 'kontroll tal-kurrent magħluq tal-valv tas-solenojd

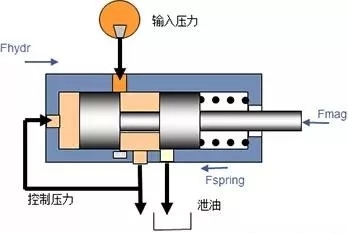

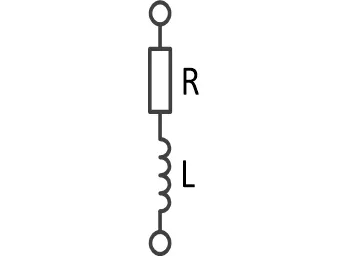

Il-valvoli tas-solenojd għandhom firxa wiesgħa ta 'applikazzjonijiet f'sistemi ta' kontroll elettroniku tal-karozzi u huma l-attwaturi ewlenin fis-sistemi ta 'kontroll tat-trażmissjoni. Il-valvoli tas-solenojd servo jipprovdu moviment mgħaġġel tar-rukkell billi jirċievu sinjali tas-sewqan minn unitajiet ta 'kontroll elettroniċi. Il-valv tas-solenojd jiddependi fuq is-solenojd enerġizzat biex jiġġenera forza manjetika biex tbiddel l-istat tal-ftuħ u l-għeluq tat-toqba tal-valv, u b'hekk tbiddel il-pressjoni jew il-fluss. L-istruttura fiżika hija kif murija fil-Figura 1. Fid-disinn taċ-ċirkwit, il-valv tas-solenojd huwa ġeneralment meqjus bħala struttura taċ-ċirkwit li fiha r-reżistenza u l-inductor huma konnessi f'serje, li jikkorrispondu Il-mudell taċ-ċirkwit simplifikat huwa muri fil-Figura 2.

Il-kontroll tal-valv tas-solenojd komuni huwa maqsum f'kontroll ON/OFF, PWM (modulazzjoni tal-wisa 'tal-polz) kontroll ta' ċirku miftuħ u kontroll ta 'ċirku magħluq PWM.

Sabiex tiġi żgurata kumdità tas-sewqan aħjar tal-vettura, is-sistema ta 'kontroll tat-trasmissjoni għandha rekwiżiti ta' kontroll ogħla għall-klaċċ. Kontroll preċiż tal-klaċċ jiddependi fuq kontroll preċiż tal-valv tas-solenojd tal-pistun pilota biex jiżgura kontrollabbiltà kontinwa tajba tal-klaċċ fis-sistema idrawlika ddisinjata. Għalhekk, l-eżattezza tal-kontroll tal-kurrent fid-disinn tas-sewqan tal-valv tas-solenojd hija importanti ħafna. Fid-disinn tal-ħardwer, l-elettronika konġunta se ttejjeb l-eżattezza tal-kontroll kurrenti fi tliet livelli.
